气动通风蝶阀

发布日期:[2020-05-01]     点击率:

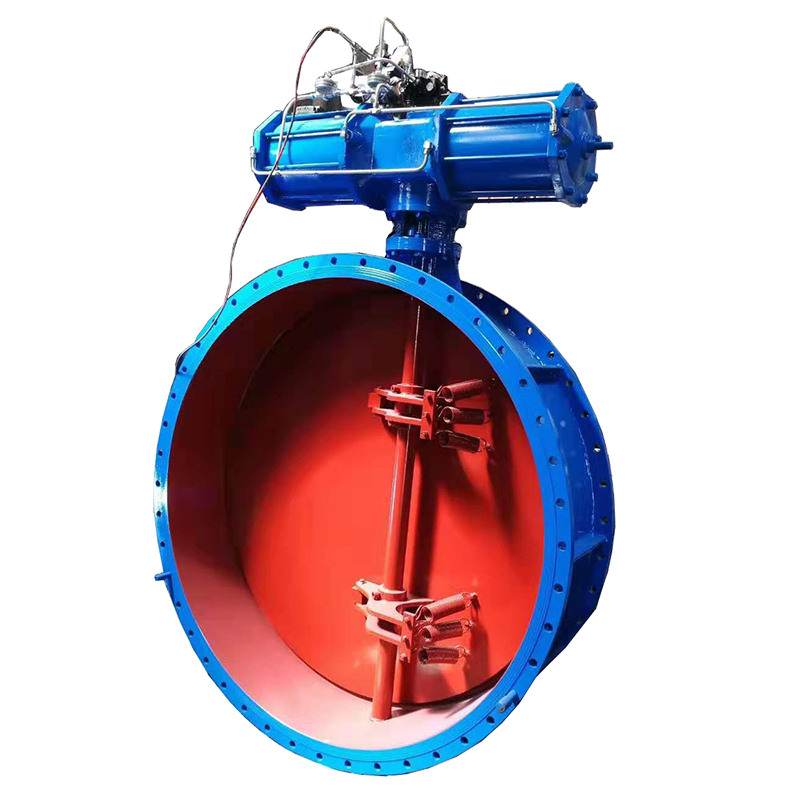

气动通风蝶阀

一、气动通风蝶阀产品概述

我厂生产的通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、石化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。


二、气动通风蝶阀主要参数

公称压力(MPa):0.05MPa

介质温度:-30℃~-350℃

强度试验:0.1MPa

适用介质:冷热风、烟气

介质流速:25m/s

泄漏率:3%


三、气动通风蝶阀主要零件材料

阀体:碳钢

阀板:碳钢

阀轴:碳钢、不锈钢


气动通风蝶阀驱动装置的使用原理特点:


1.气动通风蝶阀选择和使用的是连接出口端的展现方式,应用不同的连接端口下,加上螺母与插入管道之间的收缩点,经过接头和切入点的对比,整个安装的开口处也都是墙面的对比。

2.气动通风蝶阀的使用超过所有流量的领导层次,在可以使用的通用分管领导层次之间,小流量的一种展现,使用和可以选择的部分是连接器。


3.螺栓固定可以正确的为接头连接提供一定部分的收紧状态,在打开和气动通风蝶阀的使用调试方式下,通过观察和接头方面的泄漏整个是直接使用的调试方式。


4.气动通风蝶阀的驱动方式是整个驱动装置中的阀门结构特点,很多使用和启闭迅速的气动通风蝶阀在应用当中,通过装置进行操控。合理的启闭与迅速扩大的部分,可以减轻劳动中的强度应用。


四、TD641W气动通风蝶阀主要外形连接尺寸

DNDD1LL1L2 n-Фdb
3004053701207162208-1210
3504554201407862408-1410
40050547014092427012-1810
45057053016099929512-1810
500620580160107932512-1810
600720680180114038016-1812
700820780180124043016-1812
800920880200135049016-1812
9001040990200145054016-1814
100011401090220155059020-1814
110012401190220180064020-1814
120013401290240190069020-1814
130014401390240202076020-1816
140015401490260212081024-1816
150016401590260222086024-1816
160017401690280239098024-1816
1700184017902802590103028-2216
1800194018903002709109628-2216
1900204019903002826114632-2216
2000215020903202926119632-2616
2200236023003403126129636-2616
2400256025003603326139636-2618
2600276027003803526149640-2618
2800296029004003726159640-2618
3000319031104004098169844-3018
3200339033104404338179844-3020
3400359035104404578189848-3020
3600379037104804780199848-3020
3800400039104805000209852-3022
4000421041205205200221052-3022

了解通风蝶阀的优势请点击这里~
